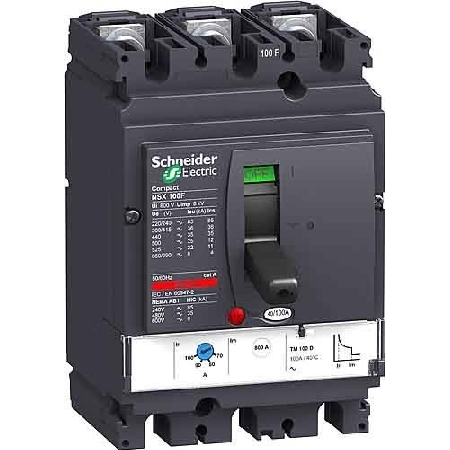

Автоматический выключатель Compact NSX100F TM100D 100A/3п/ 36кА LV429630
Номинальный ток (In): 100 A.
Кол-во полюсов: 3.
Номинальное напряжение изоляции (Ui): 800 B.
Номинальное импульсное напряжение (Uimp): 8 кВ.
Номинальное рабочее напряжение (Ue): 690 B, 50 Гц.
Тип расцепителя: магнитотермический ТМ-D.
Предельная номинальная отключающая способность при 380/415 В
перемен. тока (icu): 36 кА.
Рабочая отключающая способность при 380/415 В перемен. тока (ics): 36 кА.
Уставка электромагнитного расцепителя (Im): 8 x In.
Уставка тепловой защиты настраивается путём установки регулировочного переключателя Ir в одно из четырёх положений Ir = In ? 0,7—1.
Габаритные размеры: 161?126?105 мм.
Способ крепления: на монтажную панель.
Масса: 2,05 кг.

Производитель: Schneider Electric
